Kit de mise à la terre pour tous les câbles coaxiaux 10/11 mm type RG213, RG214, Ultraflex 10, ZFlex 10, LMR 400, KX4 etc.
Kit de mise à la terre pour tous les câbles coaxiaux 10/11 mm type RG213, Ultraflex 10, Ecoflex 10, Airborne 10, ZFlex 10, LMR 400, Hyperflex 10, Broad-Pro 50C, RG214, Aircom Plus, H2000 Flex, H1000, LMR400, RF400, Heatex 10, MMR400, RG393, RG11, RG63, RG144, RG165, RG216, RG225, RG8, KX4...
Ce procédé de mise à la terre des tresses de câbles coaxiaux est systématiquement utilisé sur les installations radioélectriques professionnelles. En règle générale, il est placé près de l'antenne, en bas du pylône et avant que le câble ne pénètre dans le local. Il contribue à l'évacuation des décharges statiques et protège les installations contre la foudre.
Les stations radioamateur sont également concernées car leurs pylônes et antennes sont tout aussi exposés aux orages. Le minimum de précaution consiste à placer ce kit de mise à la terre à l'extérieur du bâtiment, à l'endroit où les câbles pénètrent dans le local. Si l'installation s'y prête, la protection sera renforcée en plaçant un second kit au pied du pylône lui-même raccordé à la terre.
La foudre ne sait pas faire la différence entre une "terre radio" et une "terre domestique" ; elle va au plus court et pas forcément là où on l'attend. Une mise à la terre commune de toutes les installations (équipotentialité) est donc primordiale.
Montage simple et rapide
La gaine extérieure du câble doit être retirée sur 2 cm environ afin de mettre à nu le blindage. Le morceau de tresse fourni et le collier viennent alors coiffer cette partie dénudée et lors du serrage des vis, le mastic isolant s’écrase afin d'assurer l’étanchéité de l’ensemble. Le collier est ensuite raccordé à une extrémité du câble de 16mm² dont l’autre extrémité est raccordée à la terre (Vis M8x25 fournie).

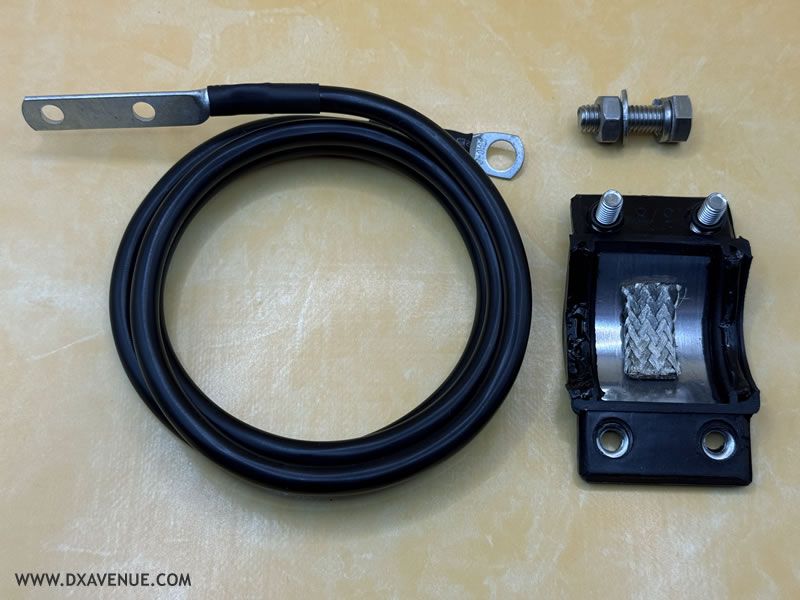

Composition du kit
• Collier de serrage dont la face interne est composée d’une plaque métallique souple et d’une tresse de masse pour assurer le contact électrique avec le blindage du câble coaxial.
• Visserie de serrage du collier composée de 2 vis M6x25 en inox
• Câble de liaison 16mm² longueur 1m équipé de cosses à chaque extrémité
• Vis M8x25 en Inox pour raccordement à la terre.
N'hésitez pas à nous contacter si vous avez un doute ou des questions. Nous étudierons ensemble votre projet.
