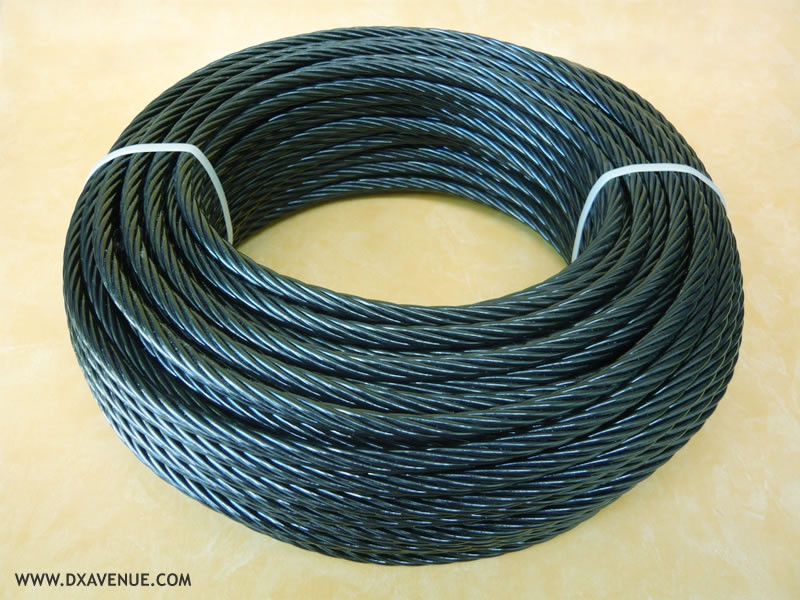

52m câble isolant 7,5 mm haubanage pylône

DE-7.5/52

52 m (fin de touret) câble isolant Ø 7,5 mm pour haubanage de pylônes. Excellent comportement aux conditions climatiques (eau, soleil, gel), résistance à la rupture élevée, très bonne isolation HF, longévité de plus de 40 ans !

60,00 €
56,00 € Économisez 4,00 €
Quantité
Derniers articles en stock

L'avis des utilisateurs
( 0.0 / 5) - 0 Avis
Description

Longueur : 52 m (fin de touret). Couleur : noir. Un seul exemplaire disponible !


Les haubans métalliques d'un pylône, par leurs résonances imprévisibles, peuvent considérablement influer sur le rayonnement des antennes. Lorsqu'il s'agit d'antennes directives installées au sommet, celles-ci vont obligatoirement provoquer des courants induits dans les haubans qui auront pour conséquence un effet absorbant et une dégradation des lobes de rayonnement.

Le courant induit dans le hauban croit pour atteindre un maximum à lambda sur deux. Si on veut le limiter, il faut donc insérer régulièrement des isolateurs dans le hauban à moins de un demi lambda de la fréquence de travail. Si par exemple le pylône accueille des antennes 28 MHz, il faudra donc placer des isolateurs sur tous les haubans à moins de 5 m les uns des autres. (Référence : Résonance des haubans par F5AD)

La solution préconisée par DX Avenue (et utilisée entre autres par F2DX depuis des décennies) consiste donc à utiliser des haubans non métalliques, sans pour autant réduire la résistance mécanique de l'installation.

Le câble Deltex que nous avons choisi se caractérise par un très faible allongement sous tension, une mémoire élastique totale, un excellent comportement aux conditions climatiques (eau, soleil, gel), une résistance à la rupture élevée, une très bonne isolation HF, un faible poids, et une longévité de plus de 40 ans !

Fabriqué en France à partir de matière vierge (polyester) de haute viscosité (aucune matière recyclée), il s'agit du premier câble non métallique réalisé dans le monde à partir de mono-filaments. Il est le résultat de 30 années d'expériences professionnelles accumulées dans le domaine des thermoplastiques et de 10 années de recherches spécifiques.

A partir des résultats de tests très poussés, Deltex estime que la durée de vie mécanique de ses câbles mis sous tension de 60% de leur point de rupture sera supérieure à 70 ans ! A titre de comparaison, les cordages fabriqués a partir de fibres d'aramide (Kevlar®, Twaron® etc), sous la même tension permanente, cassent après seulement 6 mois (et sont aussi beaucoup plus cher). C'est pourquoi La charge de travail recommandé des cordages de ce type est de 30% de leur force de rupture. Leurs fabricants ne fournissent d'ailleurs quasiment jamais d'indications quant à leur longévité.

Caractéristiques

• Diamètre du câble : 7,5 mm

• Couleur : noir

• Résistance rupture : 2000 daN (kgF)

• Résistance volumique : > 1 x 10 puissance 13 Ohms/mètre

• Résistance de surface : > 1 x 10 puissance 15 Ohms/mètre

• Rigidité diélectrique : 60 kV/mm

• Composition : 7 fils tressés en polyester premier choix

• Longévité : supérieure à 40 ans entre -40°C et +70°C

• Longueur : 67 m

• Poids : 3,4 kg aux 67 m

Mise en œuvre et conseils DX Avenue

• Les terminaisons des haubans peuvent être réalisées à partir de serre-câbles traditionnels type étrier ("U"). Prévoir 3 serre-câbles de 8 mm et une cosse cœur par point d'attache. L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20%. La distance entre les serre-câbles doit être égale à 6 à 8 fois le diamètre du câble (soit environ 5,5 cm).

• Un tendeur (M12 ou M14) sera également nécessaire à chaque point d'ancrage en cas d'utilisation de serre-câbles.

• Le moyen le plus économique et le plus pratique est la connexion CU1 qui remplace à elle seule serre-câbles, cosse-cœur, et tendeur. Voir le descriptif détaillé sur notre site.

A propos des pylônes autoportants !

Parce qu'un pylône autoportant n'est pas indestructible, surtout lorsqu'il est surmonté d'antennes directives, il peut être prudent d'y adjoindre une nappe de haubans de sécurité dans sa partie la plus haute.

Un pylône télescopique est également concerné et son heureux propriétaire ne se posera plus de question si un violent coup de vent le surprend avant qu'il n'ait eu le temps de le descendre.

La nappe de sécurité (composée généralement de 3 haubans) a déjà fait ses preuves chez de nombreux radioamateurs mais certains l'ont ajoutée trop tard (torsion ou chute du pylône). Soyez prudent et prévoyant, surtout si vous avez des voisins !



N'hésitez pas à nous contacter si vous avez un doute ou des questions. Nous étudierons ensemble votre projet. Grandes longueurs (> 400m) possibles.

Détails du produit
Deltex
DE-7.5/52
